Y42X 減壓閥

產品概述

Y42X型減壓閥, 是一種以活塞代替磨片的壓力調節。比膜片式提高壽命三倍以上。口徑小于DN50的建議選用Y110和Y116(螺紋連接)的隔膜型減壓閥;口徑大于等于DN50的建議選用Y42X(法蘭連接)的活塞型減壓閥。該類閥門屬于可調節型減壓閥,閥后的壓力可根據需要調節,投入使用后閥后壓力始終減至并穩定在設定值,不因閥前壓力、流量的波動而改變。閥門選材優質,性能可靠,使用壽命長。

減壓閥

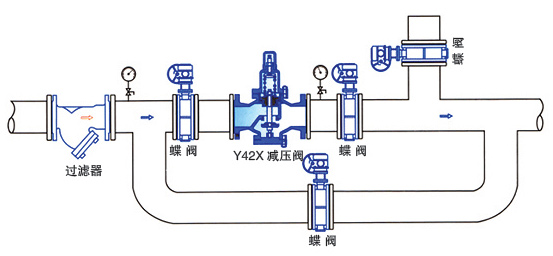

典型安裝示意圖

減壓閥

技術參數

公稱壓力:1.6~6.4MPa

公稱通徑:20~400mm

適用介質:空氣或非腐蝕性液體

使用溫度:0~90℃

法蘭標準:GB/T17241.6 GB/T9113

試驗標準:GB/T13927 API598

主要零部件 材料

零件名稱 材料
閥體、上蓋、下蓋 鑄鐵、球鐵、鑄鋼
調節彈簧 硅錳鋼
活塞 不銹鋼
缸套 不銹鋼

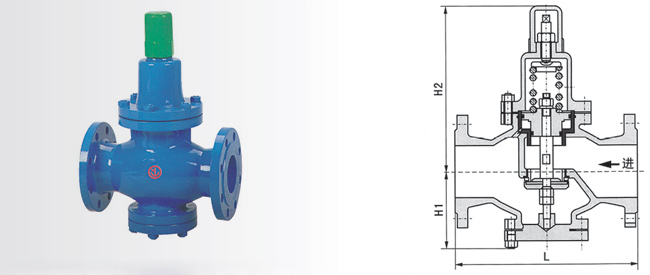

主要外形連接尺寸(單位:mm)

DN L H1 H2
PN16、25 PN40 PN64 PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64
20 160 160 170 90 90 90 90 220 220 220 220
25 180 200 200 95 95 100 105 255 255 265 265
32 200 220 220 100 100 100 110 255 255 265 265
40 220 240 240 115 115 130 130 325 325 330 330
50 250 270 270 120 120 135 135 325 325 330 330
65 260 280 300 125 125 130 130 330 330 340 355
80 310 330 330 135 135 150 150 340 340 340 360
100 350 380 380 108 108 185 185 317 317 360 360
125 400 450 450 190 200 200 200 560 560 565 565
150 450 500 500 205 210 240 240 580 580 585 585
200 500 560 560 220 245 245 245 630 630 635 635
250 600 270 750
300 800 310 780
350 850 390 850
400 900 420 925
